СНПЧ и перезаправляемые картриджи с новыми чипами версии V4.1. - уже на складе. Устранены многие недостатки предыдущих версий.

Подробный отчет по тестированию чипов одним из наших постоянных клиентов приводится ниже:

Собрался я себе покупать фотопринтер. Выбор остановился на EPSON R270.

Дата выпуска моего принтера оказалась 21 августа 2008 года. Встал вопрос по покупке альтернативных расходных материалов. Решил остановиться на перезаправляемых картриджах. Хотя и печатать собирался много, но СНПЧ мне не подходила. У меня мало места и маленький ребенок, для которого внешние емкости стали бы лшним источником любопытства. Где купить? Это был не вопрос. www.chernil.net. Все что хочешь, на любой вкус и достаток. Пообщавшись с ребятами из данного проекта, узнал что к ним пришли новые чипы для перезаправляемых картриджей arc v.4.1. Я договорился, что куплю их на пробу для теста, за что мне предоствили 15% скидку. На следующий день мой заказ доставили. Чипы представляют собой одну общую планку с кнопкой сброса. На эту планку пристегнуто 6 картриджей. Такая как бы общая блочная конструкция получается. Планка выглядит примерно также как планка с чипами версии v.3.11. Вот рисунок чипов  v.3.11.



Чипы  v.4.1 выглядят также, только форма контактных площадок другая. Белая кнопка сверху, это кнопка сброса. Как ею пользоваться чуть позже.Под ней минипереключатель. Он должен быть в нижнем положении для наших с вами потребностей. Если его переключить в верхнее, то чипы не определяются в принтере.

Теперь о самих картриджах...

Это пластмассовые коробочки. Выполнены на основе сосуда Мариотта.

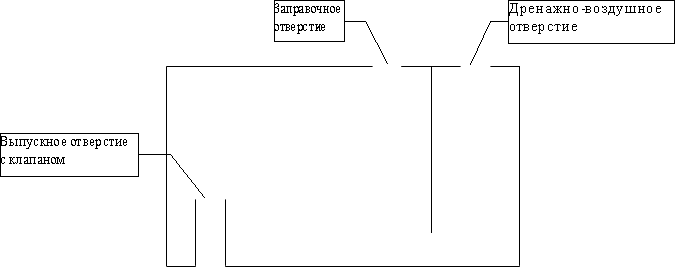

Вот их схематическое изображение.

Схема очень упрощенная. Но зато простая. Заправочное отверстие и Дренажно-воздушное отверстие заткнуты двумя пробочками. Одна из бесцветного силикона, другая из цветной резины с лепестком, за который её удобно выдергивать. Цвет совпадает с цветом чернил заливаемых в картридж. Как заправлять картриджи хорошо расписано в инструкции к ним. Это очень легко. Даже не испачкаетесь, если конечно руки с будуна не трясутся.

Она имеет несквозное отверстие. Укорачиваем эту пробочку примерно на половину. И получаем пробочку со сквозным отверстием. Теперь этой пробочкой сразу смело затыкаем дренажно-воздушное отверстие. Воздух будет туда попадать беспрепятственно.  Почему я использую такую пробочку? Потому что считаю дренажно воздушное отверстие слишком большим. Могут чернила сохнуть. А так это отверстие становится диаметром около 1 мм. Кстати, даже если заправленный картридж перевернуть, то через такое отверстие чернила не вытекут. Эффект поверхностного натяжения жидкости в капилляре. Это для тех кто физику хорошо учил.

После того как заткнули дренажно воздушное отверстие такой доработанной пробочкой, можно заправлять картридж через заправочное отверстие в соответствии с инструкцией по заправке. После заправки затыкаем заправочное отверстие резиновой цветной пробочкой с лепестком.

Все. Таким образом заправляем все 6 картриджей.

Теперь надо всю эту конструкцию установить в принтер. Перед этим надо снять  крышку картриджного отсека на головке. Иначе она не закроется. Кнопка сброса мешает. Это вы как понимаете мы будет курочить принтер так сказать, что снимает гарантию с принтера. Сделаю небольшое отступление по поводу гарантии и разборки принтеров. Везде приводятся инструкции по поводу того как и чем аккуратно, что то снять, чтобы потом аккуратно, если что, поставить обратно. Скажу так. Аккуратность нужна, но особо не старайтесь. Если что, и вы обратно все вернете и соберете, и понесете в сервис по гарантии, то там все равно все пронюхают. Следы на пластмассе остаются даже от незначительного воздействия отверткой. В сервисе все с лупой оглядят. И в любом случае скажут не гарантийный. Не будете же вы с ними судиться, сами зная что лазили в принтер. Поэтому подход с принтерами, особенно новыми прост. Надо исключить заведомо заводской брак, если  он присутствует. Это значит, что купили принтер. Аккуратно его установили вместе с ОРИГИНАЛЬНЫМИ картриджами. И первую неделю, две работаете на оригиналах. Если есть заводкой брак, то он как правило сразу проявляется. И если это случилось, то смело в сервис по гарантии. Тогда можно баллоны на них катить по полной. Но предположим, что принтер в порядке, прошла неделя, оригиналы кончились. Теперь то самое время перезапрявляемых картриджей и СНПЧ.

Ну так вот. Мы остановились на крышке. Там у крышки с правой стороны хитрый фиксатор-защелка. Полно инструкций как его снять. Я читал-читал, смотрел-смотрел. Короче он у меня все равно хряпнулся. Ну и хрен с ним. Теперь устанавливаем картриджи в блок головки. Сразу все шесть с планкой чипов. Приложив определенное усилие они встают на свои места. Не надо ждать щелчка защелок. Они могут и не защелкнуться все. У меня только желтый защелкнулся. И теперь самый ответственный момент. Нажимает кнопку с каплей. Та-дааааааа. Алелуя. Новые чипы опознались. Принтер заправился, прокачался и встал в ожидание. Тест дюз со второго раза после одной прочистки — 100%. Теперь по поводу сброса чипов. Сброс возможен только после того, как принтер показал, что какой-то из картриджей пуст. После жмем кнопку с каплей, головка встает в положение замены. Прямо не вынимая картриджей из головки заправляем их. По одному вынимает пробочки из заправочных отверстий и заливаем чернила. После пробочки затыкаем обратно. Нажимаем кнопку сброса на чипах картриджей и держим её 10 секунд. После этого жмем кнопку с каплей на принтере. Все. Чипы сбрасываются и показывают полные картриджи. В предыдущих моделях чипов была проблема. Если картридж кончался на середине листа, то он не допечатывался и выплевывался принтером. Как в новых чипах, я не понял. У меня показал пустой картридж, после того как допечатал одну из фоток. Т.е. Ничего не запорол. Можно предположить что теперь все нормально. Хотя посмотрим, что дальше будет. Еще вроде по наблюдениям уровень чернил во время печати листа не обновляется. Т.е. он обновляется перед печатью следующего листа. Из этого можно сделать вывод, что, если лист ушел на печать, то он напечатается. Но это не на 100%. Это чисто мое наблюдение. К тому же скажем в другом принтере, скажем в 290 или 295 это может по другому работать.

По поводу конструктива чипов. Они сделаны на основе так называемого супер чипа. Т.е. Он на планке один и имитирует наличие всех шести чипов.

Отдельное спасибо проекту chernil.net. Они отважно отвечали на кучу моих вопросов, которые я задавал им до приобретения картриджей.

На этом все.

Ваш покорный слуга,

Vovkin.
12.11.08
